一、考試性質

2023 年湖北省普通高等學校招收中等職業學校畢業生技能高考，電氣電子類技能考試(含專業知識、技能操作考試)，是由中等職業學校(包括中等專業學校、職業高中、技工學校和成人中專)相關專業畢業生參加的選拔性考試，電氣電子類技能考試的專業知識、技能操作考試，具有一定的信度、效度和必要的區分度。

二、考試依據

(一)依據中華人民共和國人力資源和社會保障部《國家職業技能標準》(2018 年版)。

1.職業(工種)名稱：電工

(1)職業定義：使用工具、量具和儀器、儀表，安裝、調試與維護、修理機械設備電氣部分和電氣系統線路及器件的人員。

(2)職業等級：國家職業資格初、中級(五、四級)，職業編碼：6-31-01-03

(3)職業能力特征：具有一定的學習理解能力、觀察判斷推理能力，手指和手臂靈活，動作協調，無色盲。

2.職業(工種)名稱：家用電子產品維修工

(1)職業定義：使用各種儀器儀表，對家用電子產品進行檢測維修的人員。

(2)職業等級：國家職業資格初、中級(五、四級)，職業編碼：4-12-03-02

(3)職業能力特征：具有一定的溝通與交流能力，理解、判斷能力，能及時找出故障并能修理常用家電產品能力。

3.職業(工種)名稱：家用電器產品維修工

(1)職業定義：使用兆歐表、萬用表、示波器等電工儀器儀表和使用相應工具、夾具、量具儀器儀表及檢修設備，對家用制冷器具、家用空調器具、家用電熱器具、家用電動器具等家用電器進行維護、修理和調試的人員。

(2)職業等級：國家職業資格初、中級(五、四級)，職業編碼：4-12-03-01

(3)職業能力特征：具有一定的觀察、判斷、推理、學習能力;手指、手臂靈活，動作協調。

(二)參照中華人民共和國教育部《中等職業學校專業教學標準(試行)》(教職成廳函〔2014〕11 號)，2014 年 4 月 30 日公布。

1.中等職業學校電氣運行與控制專業教學標準，專業代碼：053000

2.中等職業學校電氣技術應用專業教學標準，專業代碼：053100

3.中等職業學校機電技術應用專業教學標準，專業代碼：051300

4.中等職業學校數控技術應用專業教學標準，專業代碼：051400

5.中等職業學校電子技術應用專業教學標準，專業代碼：091300

(三)執行《中華人民共和國標準化法》確定和最新頒布施行的電氣工程國家標準與行業標準。

1.《低壓配電設計規范》GB50054-2011

2.《通用用電設備配電設計規范》GB50055

3.《建筑照明設計標準》GB50034-2004;

4.《電氣簡圖用圖形符號國家標準匯編》GB/T4728.7-2000

三、考試辦法

電氣電子類技能考試主要包括專業知識考試、技能操作考試兩個組成部分。技能考試總分 490 分，其中專業知識考試 150 分，技能操作考試 340 分。

用計算機輔助進行專業知識考試(簡稱“機考”)，考試時間 60 分鐘。在實訓場

所進行技能操作考試，分為電氣、電子 2 個方向，由考生報名時自主選擇其中 1 個參

加考試，考試時間 150 分鐘。

四、考試內容與評分辦法

以中職畢業生的職業能力為立足點，實現技能考試內容與中職畢業生工作技能的需要相互兼容，在識記、理解、運用、綜合應用各個層面，充分融合專業知識和技能操作的職業技能要素，合理運用專業知識考試、技能操作測試手段，將專業知識融入技能操作考試的內容中，在技能操作考試中融入專業知識內容。

第一部分 專業知識考試內容與評分辦法

一、電工基礎理論知識

(一)電路的基本概念及直流電路

1.電路的基本概念及基本定律

(1)理解電路模型、實際電路元件、理想電路元件的概念;理解電壓、電位、電動勢、電流、電阻、電功率、電能的概念并會正確計算;

(2)理解電路在通路、開路、短路狀態時的特性;

(3)運用歐姆定律進行各種計算。

2.直流電路

(1)理解等效電阻、串聯分壓、并聯分流的含義并會正確計算;

(2)運用簡單混聯電路的測試和計算方法、計算電路中各點電位值和任意兩點間的電壓、電阻、電流值;

(3)綜合運用閉合電路的歐姆定律、電阻混聯電路的特征及電位值的計算方法來分析、解決一般的電路問題;

(4)綜合運用基爾霍夫電流及電壓定律分析計算電路中的電流和電壓;

(5)理解電壓源、電流源、理想電壓源、理想電流源的概念，理解電路結構特征及電源的外特性;理解電壓源與電流源的等效變換;

(6)運用疊加定理、戴維寧定理來分析解決簡單的電路問題。

(二)磁場和電磁感應

1.識記磁場主要物理量(磁感應強度、磁通、磁場強度和磁導率)的物理意義及

單位，并理解物理量之間的相互關系;

2.理解右手螺旋法則及左手定則及其應用;

3.理解電磁感應現象產生的條件;

4.理解自感現象和互感現象;

5.綜合運用互感線圈的同名端的概念及其判斷方法;

6.識記變壓器的作用、基本構造、種類及用途。

(三)電容、電感及正弦交流電

1.識記電容器、電感的概念及平行板電容器計算公式;

2.理解電容器的串聯、并聯性質及計算等效電容;

3.識記正弦交流電基本物理量(瞬時值、最大值、有效值、角頻率、周期、頻率、相位、初相位、相位差)的概念并會進行相關計算;

4.理解正弦交流電路中感抗、容抗、阻抗、有功功率、無功功率、視在功率、功率因數并會進行相關計算;

5.理解電阻、電感和電容在直流電路和交流電路中的作用;

6.理解交流電路中電感和電容的功率的概念;

7.學會計算正弦交流電路的功率;

8.理解 RL、RC、RLC 正弦交流電路中電流和電壓的關系;

9.理解提高功率因數的意義，并掌握提高功率因數的方法;

10.綜合運用 RLC 串聯知識計算正弦交流電路中電流和電壓。

(四)諧振電路

1.識記諧振概念，理解串、并聯諧振的條件和特點并會理解相關公式的含義;

2.理解品質因數及其對選擇性的影響;

3.運用串聯諧振條件和特點，解決諧振電路在實際應用中的具體問題。

(五)三相正弦交流電路

1.識記三相交流電的表示方法;

2.理解三相四線制電源的線電壓和相電壓的關系并會相應計算;

3.理解三相對稱負載星形聯接和三角形聯接時，負載線電壓與相電壓、線電流與

相電流之間的關系并會相應計算;

4.掌握對稱三相電路電壓、電流和功率的計算方法，理解中性線的作用，分析電路的故障。

(六) 安全用電與觸電急救

1.識記電氣設備安全操作規程;

2.識記觸電及預防常識;

3.掌握安全用電及觸電急救常識;

4.掌握保護接地與保護接零的特點及應用;

5.理解漏電保護器的使用。

6.識記雷電危害與防雷措施

二、電子技術理論知識

(一)晶體二極管及應用

1.識記晶體二極管單向導電特性;

2.理解晶體二極管的結構、分類和型號;

3.理解晶體二極管的伏安特性和主要參數;

4.理解晶體二極管的工作狀態及特點，熟悉其功能和用途。

(二)晶體三極管和單級低頻小信號放大器

1.理解晶體三極管的結構、分類、符號和基本聯接方式;

2.識記晶體三極管的放大條件、放大作用和電流分配關系;

3.理解晶體三極管的輸入特性曲線、輸出特性曲線(共發射極接法)及其三個工作區域的劃分;

4.理解晶體三極管的主要參數含義、并掌握晶體三極管工作狀態的判別;

5.理解共發射極基本放大電路的組成和各元件作用;

6.掌握估算、測試和調整放大器的靜態工作點，理解靜態工作點與波形失真的關系;

7.理解三種組態的放大電路，熟悉電路三種組態的特點和用途。

(三)集成運算放大器

1.理解反饋和負反饋的概念;

2.理解負反饋放大電路類型及對放大電路性能的影響;

3.熟悉集成運算放大器的組成和主要參數，理解“同相輸入端”及“反相輸入端” 的含義;

4.識記集成運放的國標電路符號，能識別由集成運放組成的常見比例運算電路， 理解理想集成運算放大器的應用;

5.識記多級放大器的級間耦合方式及特點。

(四)功率放大電路

1.理解功率放大電路的分類、組成、功能;

2.識記 OCT 電路及其功能;

3.識記 OTL 電路及其功能;

4.理解集成功率放大器的工作原理及應用。

(五)直流穩壓電源

1.理解直流穩壓電源電路的作用、分類、組成、功能;

2.識記二極管整流電路、濾波電路及其功能;

3.運用整流濾波電路并計算整流濾波電路的輸出電壓;

4.理解帶有放大環節的串聯型晶體管穩壓電源的組成及工作原理;

5.識記集成三端穩壓器的型號、各引腳功能及基本連接方法;

6.能運用三端固定式集成穩壓器構成簡單應用電路;

7.能根據電路的要求，選用需要的三端穩壓器。

(六)數字電路基礎知識

1.識記數字信號和數字電路的特點;

2.熟悉數制及其相互轉換;

3.理解邏輯功能的常用表示方法(邏輯函數式、真值表和邏輯波形圖);

4.熟悉基本邏輯運算及常用集成邏輯門電路，熟悉與門、或門、非門、與非門、

或非門、異或門、同或門基本邏輯門電路基本概念、邏輯功能、邏輯符號、邏輯函數式和真值表;

5.理解組合邏輯電路的特點及典型應用;

6.綜合運用組合邏輯電路的分析方法，能夠設計簡單邏輯電路;

7.理解時序邏輯電路的特點，識記觸發器、寄存器和計數器的特性和電路符號， 熟知其特點及邏輯功能，能用它們設計簡單時序邏輯電路;

8.識記 555 時基電路的特性和 555 集成塊的引腳功能，理解 555 集成電路的工作原理及使用方法。

三、技能操作專業知識

(一)電子線路規劃、安裝與調試

1.識別各類電子元器件;

2.掌握萬用表、信號源、示波器的使用及維護;

3.掌握對阻容耦合放大電路的安裝和調試;

4.掌握穩壓電路的安裝和調試;

5.掌握單相晶體管整流電路的安裝和調試。

6.掌握集成運算放大器的安裝和調試;

7.掌握組合邏輯電路和時序邏輯電路的安裝和調試。

8.識記電子工藝過程，掌握基本焊接方法和工藝要求;

(二)電氣線路規劃、安裝與調試

1.掌握常用工具、電工儀器儀表使用及維護;

2.按規范要求設計、安裝、維修照明電路與動力配電板(箱);

3.識別常用低壓電器型號及含義，了解其結構及工作原理、主要技術參數及選用注意事項、文字及圖形符號，掌握其檢測及維修方法;

4.理解變壓器、單相電動機、三相電動機的結構與工作原理，掌握檢測方法;

5.理解電力拖動自動控制原理。單相電機的啟動方式及正反轉控制，三相交流異步(包含繞線式、鼠籠式等)電動機全壓及降壓起動、正反轉、順序及聯鎖控制、反

接及能耗制動等控制原理;

6.掌握機床控制電氣圖的識讀方法。識讀簡單的技術資料，理解生產機械電氣圖的構成及各構成部分的作用。掌握電氣基本安裝工藝和故障分析。

(三)安全技術

1.理解電工安全技術操作規程;

2.具備用電安全意識、質量標準意識、環保節約意識以及實踐創新意識。

四、試卷結構、答題要求、評分辦法

(一)專業知識考試內容及難度

1.專業知識考試的分布比例：電工基礎 40%，電子技術 35%，技能操作知識 25%。

2.專業知識考試的難易程度：容易題 35%，中等難題 50%，較難題 15%。

(二)專業知識考試答題要求

1.判斷題(本大題共 24 小題，每小題 2 分，共 48 分)：判斷選擇正確或錯誤，若是判斷填寫錯誤或不進行判斷填寫，不得分。

2.單項選擇(本大題共 34 小題，每小題 3 分，共 102 分)：在每小題的 4 個備選

項中，有 1 個備選項最符合題意要求，請將其選擇項的標注字母填寫到本題的括號里，若未選、錯選、多選均不得分。

(三)專業知識考試評分辦法

專業知識考試用計算機輔助方式進行(簡稱：機考)，考試時間為 60 分鐘，考生向系統提交完成答題試卷，由計算機輔助系統自動評定考試分數。

五、專業知識題型示例或考試樣卷(詳見附件 1) 第二部分 技能操作考試內容與評分辦法

一、電氣方向技能操作考試內容

1.理解安全用電知識，學會安全操作要領，培養良好的職業道德和工作作風。

2.熟練掌握基本電工電子儀器儀表(機械式萬用表、數字式萬用表、兆歐表、鉗

形表、功率表、電度表、電橋等)和常用工具使用方法。

3. 掌握常用電子元器件(如電阻、電容、二極管、三極管、晶閘管等)的作用、分類、識別和質量判別方法。

4.熟練掌握手工錫焊操作，能根據電路原理圖按要求在萬能板上組裝電路。

5.熟練掌握三相動力配電板和單相照明電路的設計安裝、檢測與調試。

6.熟練掌握常用低壓電器銘牌型號及含義、結構與原理，掌握其使用、檢測與維修方法。

7.掌握單相異步電動機的構造、原理、特性和用途，能熟練掌握啟動方式及正反轉控制方法。

8.能熟練識讀與繪制三相異步電動機點動、連續、順序、正反轉、行程、多地、星三角啟動等接觸器控制電氣電路圖，熟練掌握電機及繼電器控制系統安裝與調試。

9.掌握三相交流異步電動機(鼠籠式、繞線式)基本構造、工作原理、機械特性和經濟運行，理解其銘牌型號及含義。

10.掌握典型機床電氣電路圖(全壓及降壓起動、正反轉、順序及聯鎖控制、反接及能耗制動等控制原理)的原理分析、安裝圖繪制及電氣故障排查。

二、電子方向技能操作考試內容

1.理解安全用電知識，學會安全操作要領，培養良好的職業道德和工作作風。

2.熟練掌握基本電工電子儀器儀表(機械式萬用表、數字式萬用表、示波器、函數發生器等)和常用工具使用方法。

3.掌握常用電子元器件(如電阻、電容、二極管、三極管、晶閘管等)的作用、分類、識別和質量判別方法。

4.熟練掌握手工錫焊操作，能根據電路原理圖按要求在萬能板上組裝電路。

5.能運用常用電子儀器儀表(如萬用表、信號發生器、示波器等)對已知電路原理圖的實物電路模塊進行規定項目的測量、調試及故障排除。

6.熟練掌握常用低壓電器銘牌、結構與原理，掌握其使用、檢測與維修方法。

7.能熟練識讀繪制三相異步電動機點動、連續、順序、正反轉、行程、多地、星

三角啟動等接觸器控制電氣電路圖，能熟練掌握電機及繼電器控制系統安裝與調試。

8.熟知常見典型單元電路的構成及工作原理，如基本放大電路、集成運放電路、功放電路、振蕩器電路、穩壓電路、NE555 電路、門電路、觸發器電路、計數器電路、單相整流穩壓電路、晶閘管電路等，掌握其故障檢測和排查方法。

三、操作設置、技能要求、評分辦法

考試內容由考生報名時選定，2 選 1,電氣或電子方向。

1.技能操作設置：表 1 為考試組成模塊及要求。

模塊 1：電子產品制作與調試;(電氣和電子方向考生都要求做)

模塊 2：電氣或電子電路的測量技能及綜合分析;(考生所選定電氣或電子方向)模塊 3：電氣控制線路安裝與調試。(電氣和電子方向考生都要求做)

2.技能操作要求

表 1：考試組成模塊及要求

3.技能操作評分辦法(評分細則見技能操作考試樣題)。

四、技能操作考試樣題(見附件 2)

五、電氣技能操作試卷答題卷模板說明(見附件 3) 六、考場專用工具、儀表、器材(見附件 4)

重要說明：考場提供考試所用的工具、儀表和器材，禁止考生自帶工具入場。附件 1 專業知識考試樣題

附件 2 技能操作考試樣題

附件 3 電氣技能操作樣題答題卷模板

附件 4 技能考試工具儀器設備圖示

附件 1

專業知識考試樣題

(滿分 150 分,考試時間 60 分鐘)

一、判斷題 (每題 2.0 分,共 48 分)

1. 并聯的負載電阻愈多，總功率越大。正確 錯誤

2. 歐姆定律適用于任何電路和任何元件。正確 錯誤

3. 加在電阻上的電壓增大到原來的 2 倍時，它所消耗的電功率也增大到原來的 2 倍。正確 錯誤

4. 沿順時針和逆時針列寫回路電壓方程，其結果是相同的。正確 錯誤

5. 通電長直導線的磁場方向可用右手螺旋定則來判斷。正確 錯誤

6. 電容量不相等的電容器串聯后接在電源上，每只電容器兩端的電壓與它本身的電容量成反比。

正確 錯誤

7. 諧振狀態下電源供給電路的功率全部消耗在電阻上。正確 錯誤

8. 三相交流電源是由頻率相同、最大值相等、相位彼此互差 120°的三個單個交流電源按一定方式組合起來的。

正確 錯誤

9. PN 結的單向導電性，就是 PN 結正向偏置時截止，反向偏置時導通。正確 錯誤

10. 穩壓管與其它普通二極管不同，其反向擊穿是不可逆性的，當去掉反向電壓后穩

壓管將不能恢復正常。正確 錯誤

11. 三極管是構成放大器的核心，模擬電路中，若要信號不失真，三極管應該工作在放大區。

正確 錯誤

12. 基極電流 Ib 的數值較大時，靜態工作點 Q 較高，接近飽和區。正確 錯誤

13. 負反饋有其獨特的優點，在實際放大器中得到了廣泛的應用，它改變了放大器的性能。負反饋使得放大器的閉環增益不穩定。

正確 錯誤

14. 濾波電路的功能是將整流后的脈動直流中的諧波分量加強，使波形變脈動。正確 錯誤

15.在數字電路中，高電平和低電平是指一定的電壓范圍，而不是固定值。正確 錯誤

16. 時序邏輯電路的輸出僅和該時刻輸入變量的取值有關，與電路原來的狀態無關。

正確 錯誤

17. 雷雨天，在郊外曠野里不要站在高處，也不要在開闊地帶騎車，更不要撐著雨傘， 拿著鐵鍬和鋤頭，或任何金屬桿等物，因為這樣可能會遭到直接雷擊的襲擊。

正確 錯誤

18. 如果通過某一截面的磁通為零，則該截面處的磁感應強度一定為零。正確 錯誤

19. 熱繼電器和熱脫扣器的熱容量較大,動作不快,不宜用于短路保護。正確 錯誤

20.板前線槽布線的工藝要求，一個端子上的連接導線不得超過兩根線。正確 錯誤

21. 變壓器一次側繞組接負載，二次側接電源。正確 錯誤

22. 變極調速適用于繞線異步電動機。正確 錯誤

23. 三相電動機在缺一相故障狀態下運行時必將造成電動機外殼帶電。正確 錯誤

24. 因為 36 V 是安全電壓，所以在任何情況下，人體觸及該電路都不致遇到危險。正確 錯誤

二、單選題 (每題 3.0 分,共 102 分)

25.電荷的基本單位是( )。

A.安秒 B.安培 C.庫侖 D.千克

26.當電路處于短路工作狀態時，下列說法正確的是( )。

A.電路中有電流,負載吸收功率 B.電路中無電流,負載電壓等于零

C.電路中有電流,負載不吸收功率 D. 電路中無電流,負載電壓不為零

27.將一阻值為 R 的導體，均勻的拉抻一倍長度，則阻值變為原來的( )。

A.2 倍 B.4 倍 C.1/2 倍 D.1/4 倍

28.在下圖所 示 電 路 中，電 源 電 壓 U = 6 V。若使電阻 R 上的電壓 U1=4V， 則 電 阻 R 為( )。

A. 2Ω B. 4Ω C. 6Ω D. 8Ω

29.某電路有 3 個節點和 7 條支路，采用支路電流法求解各支路電流時，應列出電流方程和電壓方程的個數分別為( )。

A. 3，4 B. 4，3 C. 2，5 D. 4，7

30.兩個電阻串聯，R1/R2=1/2，總電壓為 60V，則 U1 的大小為( )。A.10V B.20V C.30V D. 40V

31.如圖所示，通電導體受力方向為( )。

A.垂直向上 B.垂直向下 C.水平向左 D 水平向右

32.在僅有電感和電容串聯的正弦交流電路中，消耗的有功功率為( )。

A.UI B. I2X C.0 D.都不對

33.一個交流 RC 串聯電路，已知 UR=6V，UC=8V，則總電壓等于( )伏。

A.14 B.12 C.10 D.都不對

34.處于諧振狀態的 R-L-C 串聯電路，當電源頻率降低時，電路呈( )。

A. 電感性 B. 電容性 C. 電阻性 D. 無法確定

35.在電源電壓不變時，同一對稱負載，Y 聯接時的相電壓是Δ聯接時相電壓的

( )。 A.1/3 倍 B.1/

倍 C.

倍 D. 3 倍

36.對稱三相電源各線電壓在相位上比各對應的相電壓( )。 A.超前 30O B.超前 120O C.滯后 30O D.滯后 120O

37. 觸電急救時，首先要使觸電者迅速( )，越快越好。

A.通暢氣道 B.人工呼吸 C.胸外按壓 D.脫離電源

38.測得晶體二極管的正極對地電位是-6V，負極對地電位是-2V，則該晶體二極管處于( )。

A.反偏 B.正偏 C.零偏 D.不可判斷

39. 當溫度升高時，二極管的反向飽和電流將( )。A.增大 B.減小 C.不變 D.不一定

40. 三極管電流放大倍數β值是反映( )。 A.電壓控制電壓能力的參數 B.電流控制電流能力的參數C.電壓控制電流能力的參數 D.電流控制電壓能力的參數

41. 在共射極放大電路中，其輸出信號與輸入信號的波形相位差為( )度。A.0 B.90 C.45 D.180

42. 已知某三極管的 C 、B 、E 三個電極電位為 9V, 2.3V, 2V,則可判斷該三極管的類型及工作狀態為( )。

A.NPN 型，放大狀態 B.PNP 型，截止狀態

C.NPN 型，飽和狀態 D.PNP 型，放大狀態

43. 集成運放具有很高的開環電壓放大倍數，這得益于( )。

A.輸入級常采用差分放大器 B.中間級由多級直接耦合放大器構成

C.輸出級常采用射極輸出器 D.中間級由多級阻容耦合放大器構成

44. 欲減小放大電路從信號源索取的電流，增大帶負載能力，應在放大電路中引入

( )。

A.電壓串聯負反饋 B.電壓并聯負反饋

C.電流串聯負反饋 D.電流并聯負反饋

45. 三端集成穩壓器 CXX7805 的輸出電壓是( )。A.0V B.5V C.-5V D.78V

46. 在門電路中，通常所說的“有 1 出 0，全 0 出 1”，它是指( )的功能。

A. 非門 B. 與門 C.與非門 D.或非門

47. JK 觸發器是一種功能齊全的觸發器，當 J=K=1 時，實現( )功能。

A.置 0 B.置 1 C.保持 D.計數(翻轉)

48.一個 5 位的二進制加計數器，由 00000 狀態開始，經過 75 個時鐘脈沖后，此計數器的狀態為( )

(A)01011，(B)01100;Cc)01010;(D)00111

49.數字式萬用表轉換開關置于“歐姆”量程時( ) 。 A.紅表筆是正極，黑表筆是負極 B.紅表筆是負極，黑表筆是正極

C. 紅表筆，黑表筆都沒有接內電源 D. 紅表筆，黑表筆都是正極

50.鉗形電流表的主要優點是( )。

A.準確度高 B.靈敏度高

C.功率損耗小 D.不必切斷電路即可以測量電流

51. 某用戶跟電工反映：“家里的電器都不能工作”， 電工到她家用驗電筆檢查發現，檢測到火線和零線驗電筆都是亮的，請你準確判斷電路的故障是( )。

A.漏電 B.進戶 L、N 線短路

C.進戶 L 線斷路 D.進戶 N 線斷路

52.電氣原理圖中，文字符號 KA 代表電氣元件名稱是( )。

A.接觸器 B.欠電壓繼電器 C.中間繼電器 D.速度繼電器

53.交流接觸器短路環的作用是( )。

A.短路保護 B.消除鐵芯振動 C.增大鐵芯磁通 D.減少鐵芯磁通

54.與熱繼電器相比，熔斷器的動作延時( )。

A. 短得多 B. 差不多 C. 長一些 D. 長得多

55.一臺單相變壓器 I2 為 20A,N1 為 200 匝，,N1 為 20 匝，則初級電流 I1 為( )A。A.40 B. 20 C. 10 D. 2

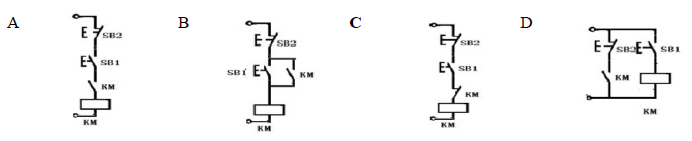

56. 下列控制線路若按 SB1 能實現正常啟動的是( ) 。

57.雙速電動機控制線路是利用( )來實現定子繞組接成三角形或雙星形的。

A.熱繼電器 B.位置開關 C.接觸器 D.熔斷器

58.低壓三相異步電動機外殼意外帶電造成的后果是( )。

A. 電動機發出異常聲音 B. 電壓明顯降低

C. 使人受到電擊并可能放電打火 D. 電流略有下降

附件 2

技能操作考試樣題

(滿分 340 分,考試時間 150 分鐘)

一、電子產品制作與調試(90 分)

圖 1

1.安裝電路(65 分)

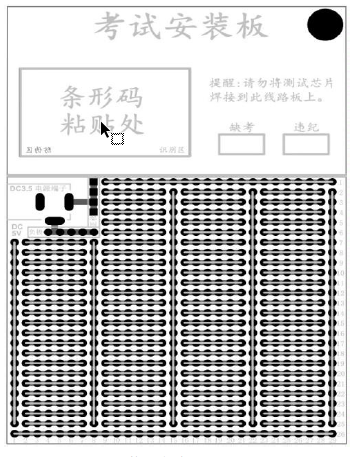

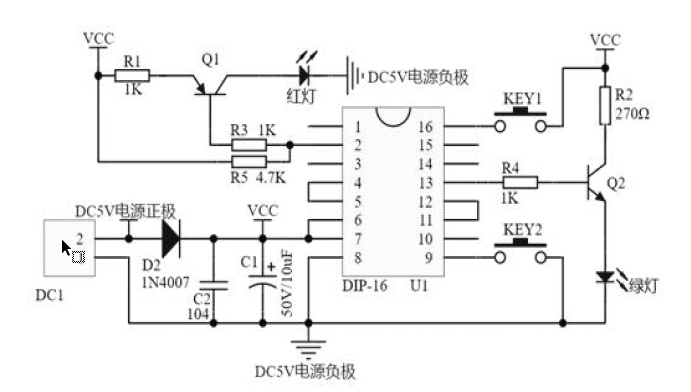

要求使用單股導線在萬能板上安裝焊接圖 1 所示的電路，元件清單見元件包上所示，并在元件包內挑選三極管來完成電路。

2.驗證電路(15 分)

測試電路用現場提供專用測試芯片板，要將它插(不得焊)入電路的 IC 底座。要求按照電路圖連接電源，按表中要求操作按鍵進行調試，考生先自測試，再請考評員記載評分(只能演示

1 次)。

3.安全文明操作(10 分)

焊接電路版

二、測量技能與電路綜合分析(100 分)

考試內容由考生報名時決定： A 電氣方向(A1+A2)或 B 電子方向(B1+B2)

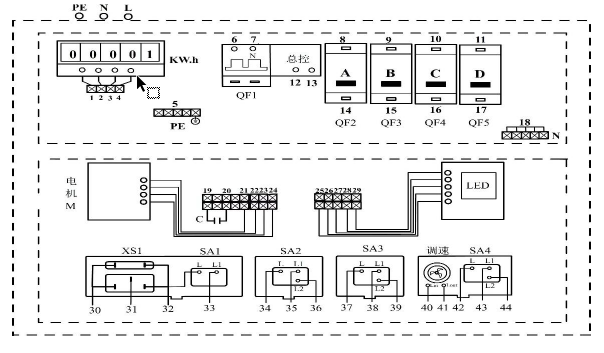

A1.按要求在照明配電實操板上進行相關實操。(50 分)

請按安全用電技術規范要求選用導線顏色，并完成在總控 QF1 之下 2 條支路控制線路的安裝與調試(電源插頭、電度表及總空開 QF1 已接線)。

(1) QF2 控制:通過二個開關 SA2 和 SA3 組合接線控制調色調光燈 LED 實現一燈雙控綠色調光功能(根據調色調光 LED 燈使用說明書接線)。

(2) QF3 控制：XS1 和 SA1 組合的五孔單控插座。

照明電路網孔分布圖

A2.

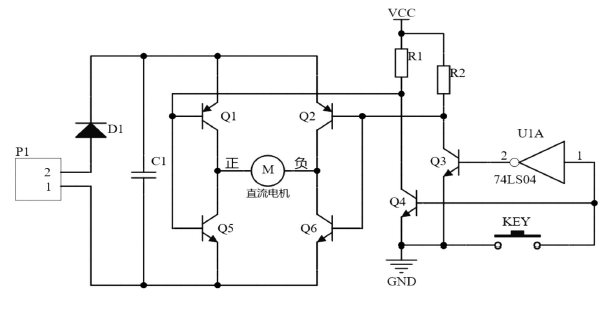

電路原理如圖 2-A 所示,根據原理圖完成以下項目。(50 分) 根據如圖 2 所示電路原理圖完成以下項目。

1.分析原理：從備選項中將正確結果所對應的序號填入答題卷對應表格。(30 分)

圖 2

備選項

2.分析故障：將字母所對應的故障序號填入答題卷對應表格(單選)。(20 分)

B1.測量技能(50 分)

現場工具材料：示波器、信號源、萬用表、5V 電源、12V 電源、導線。

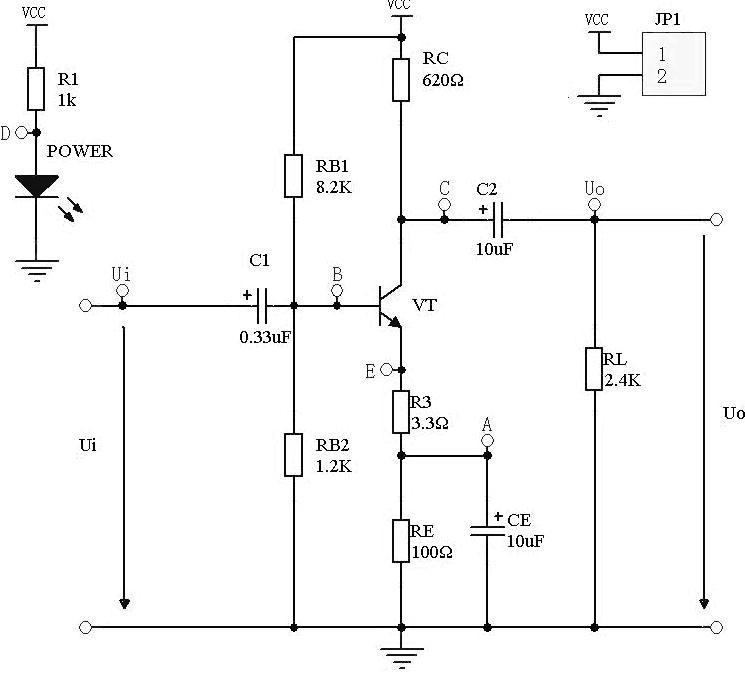

根據考場安排，考生在指定工作臺進行規定內容的測試，電路如圖 2-B1 所示。

圖 2-B1

(1)靜態測試 Vcc=12V(使用萬用表測)(每空 5 分) 分別測量 A 點的電位是( A )V，C 點的電位是( B )V。

(2)調出要求的內容:在示波器的顯示屏上按次序顯示電壓的最大值、峰峰值、頻率，周期。 經過老師確認并記錄完整后再進行后面的操作。(能熟練使用儀器 5 分)

(3)電路連接：信號源接電路板輸入端，示波器接輸出端，將電路板連接到電源上。 連接完畢后，經過老師確認并記錄完整后可開始測試。(系統連接正確 5 分)

(4)在輸入端 Ui 處，加上一個峰峰值為 70mV(示波器上測出的值)，頻率 3KHz 的正弦信號。用示波器測量輸出端 Uo 處的最大值電壓為( C )V，頻率是( D ) KHz，電壓放大倍數為( E )。(每空 5 分)

(5)在輸入端 Ui 處，加上一個峰峰值為 110mV(示波器上測出的值)，頻率 2KHz 的正弦信號。用示波器測量輸出端 Uo 處的峰峰值電壓為( F )V，周期是( G )ms。(每空 5 分)

(6)儀器使用及安全文明操作(5 分)

B2.電路原理圖如圖 2-B2 所示。根據原理圖將正確選項代號填入表中。(單選題 10×5 分)

圖 2-B2 電路原理圖

(1) 判斷題(5*3=15 分)

(2) 單選題(7*5=35 分)

三、安裝與調試異步電動機控制線路。(150 分)

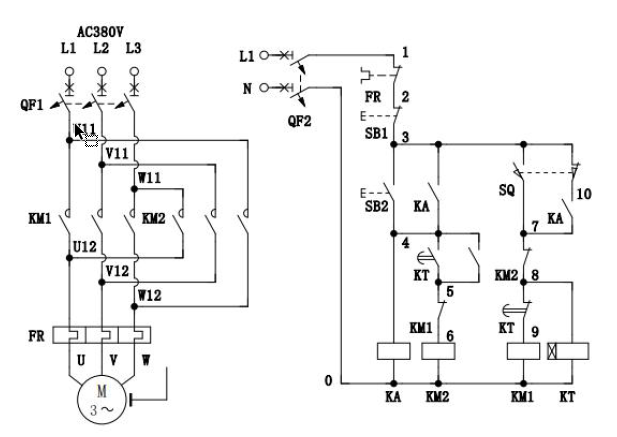

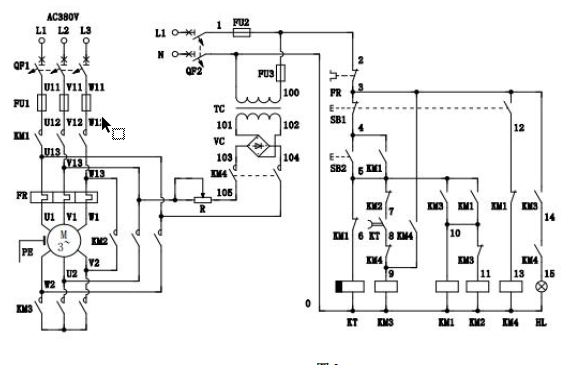

1.安裝與檢測電路(100 分)安裝如圖所示電路(舉例)，用 BVR 導線安裝及檢測。三相電源為 AC380V，其插頭(座)藍色為零線，控制電路為 AC220V。

圖 3 電機控制電路原理圖(舉例)

2.調試電路(30 分)

考生須舉手示意，考評員核查起動電阻值無短路，可通電試車(三次內)評分。一次達標得 30 分，增加試車一次扣 10 分，短路一次扣 15 分。不得獨自通電，若犯規一次扣 15 分。

3.安全文明操作(20 分)

備注：現場恢復是要求考生拆除自接導線(不得拆卸板上原有的器件與導線)考位恢復原樣，并將拆下導線整理成線扎(如現場展示)。若考生人為設置故障，經查實后則取消技能操作成績。

附件 3

電氣技能操作樣題答題卷模板

一、電子產品制作與調試(90 分)

1.現場操作(45 分)

2.安裝工藝(本項不現場評分)(45 分)

二、按試題要求在照明配電實操板上進行相關實操及連線記載。(50 分)

三、電路綜合分析(本題不現場評分) (50 分)

1.分析原理，從備選項中將所選結果所對應的序號填寫入表(30 分)

2.分析故障，將字母所對應的故障序號填寫入表(單選)(20 分)

四、電路安裝與調試 (150 分)

1.電路安裝(100 分)

2.通電控制功能逐項演示(30 分)

3.安全文明操作(20 分)

附件 4

電氣電子類技能考試工具儀器設備示例圖

一、工具

可調溫烙鐵(尖頭、功率 60W) 如下圖所示

二、電機

三、電力拖動實訓示意板及已接部分線路、及器材(按鈕不固定在板子上)

按鈕內部如下圖所示

四、配電及照明電路實訓示意板及已接部分線路

一、產品概述

調光調色 LED 燈使用說明書

調光調色 LED 燈是一款選用 RGB 三色 LED 燈，可以組合成 7 種顏色，實現 3 檔調光調色的燈具。二、技術參數

(1)輸入電壓：AC220V，50-60Hz;

(2)功率：<3W;

(3)工作溫度：常溫;

(4)連續工作時間：≥24h;

(5)發光顏色：7 種(紅、綠、藍、黃、紫、藍綠、白);

(6)切換時間：≤3S;

(7)產品尺寸：86mm×86mm×60mm(8)產品重量：<500g;

(9)安裝方式：螺母固定。

三、產品使用說明 (3)“一燈雙控”接線圖

(1)產品外形圖

圖 1 產品外形圖 圖 2“一燈雙控”接線示意圖

(2)產品功能說明

通過選擇燈上的 “L_R、L_G、L_B”三個接線端是否接入火線的情況控制

LED 發光的顏色，接線與發光顏色具體對應關系如下：

說明：通過控制 LED“調光”接線端接通火線的通斷狀態來實現連續三檔調光，調光切換時間小于 3S。四、注意事項

(1)本產品的供電輸入電壓為市電 AC220V，L_R、L_G、L_B 三個接線端嚴禁接入 AC380V 中;

(2) L_R、L_G、L_B、調光四個接線端子需根據點亮顏色的需要接入火線中;

(3)若使用中出現 LED 不亮或其他異常需斷電檢查接線情況;

五、安裝電機控制線路耗材

六、儀表

七、示波器

1. DS1000Z 系列數字示波器

2. SDS1000CML 系列數字示波器

八、函數信號發生器

1. SDG800 系列函數信號發生器

2. DG1000Z 系列函數信號發生器
